BÌNH TÍCH ÁP

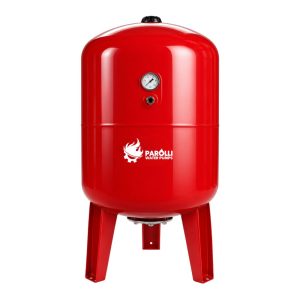

Cấu tạo bình tích áp Parolli PRL

Bình tích áp PRL dùng màng dạng khí cầu gắn trực tiếp vào mặt bích, nên nước chỉ nằm trong màng và không tiếp xúc với thành thép. Kết cấu này hạn chế gỉ bên trong bình và giữ nước sạch hơn so với bình dùng màng dạng vách ngăn.

• Màng khí cầu: lắp sau khi thân bình đã sơn bảo quản, đảm bảo độ đàn hồi; thay được qua mặt bích khi màng lão hóa.
• Thân bình: thép chịu áp, có chân đế đứng, đặt trực tiếp trên sàn phòng bơm.
• Áp nạp khí xuất xưởng: 2,5 bar hoặc 4,0 bar, chỉnh lại tại công trình theo áp khởi động của bơm.
• Nhiệt độ làm việc: −10 °C đến +99 °C; tùy chọn lắp đồng hồ áp theo yêu cầu.

Các model bình tích áp PRL

Dòng bình tích áp PRL có 5 cỡ dung tích từ 50 đến 500 lít. Model PRL50 có áp lực làm việc tối đa 10 bar; các model từ PRL100 trở lên có hai phiên bản 10 bar và 16 bar để chọn theo áp lực lớn nhất của hệ.

Model	Dung tích	Áp lực tối đa	Ghi chú

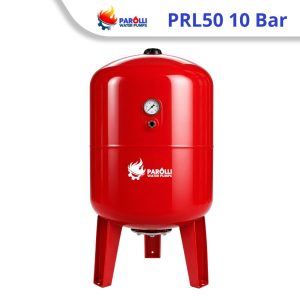

PRL50-10	50 L	10 bar	Hệ tăng áp nhỏ, bơm bù áp

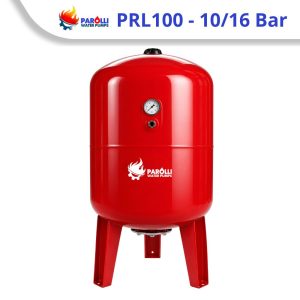

PRL100-10/16	100 L	10 / 16 bar	Bơm bù áp, tăng áp tòa nhà
PRL200-10/16	200 L	10 / 16 bar	Ø625 × 1.080 mm, cổng 1½"

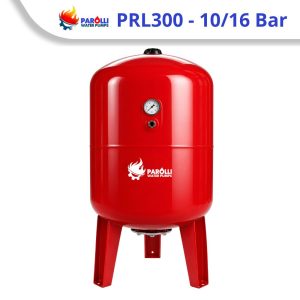

PRL300-10/16	300 L	10 / 16 bar	Tăng áp công suất lớn
PRL500-10/16	500 L	10 / 16 bar	Cấp nước nhà máy, tòa nhà cao tầng

Model được chọn nhiều cho hệ tăng áp tòa nhà và nhà xưởng là bình tích áp PRL200 dung tích 200 lít, cân đối giữa lượng nước tích và diện tích lắp đặt.

Cách chọn dung tích bình tích áp

Dung tích bình tích áp được chọn sao cho lượng nước bình xả ra giữa hai ngưỡng áp đủ để bơm không khởi động quá số lần cho phép mỗi giờ. Chỉ một phần dung tích bình là nước dùng được; phần này phụ thuộc vào khoảng chênh giữa áp khởi động và áp dừng của bơm. Có thể tính nhanh theo hai bước, với áp lực tính bằng bar (áp kế):

• Lượng nước cần xả (Vx): Vx ≈ Q × (60 ÷ Z) ÷ 4, trong đó Q là lưu lượng bơm (lít/phút), Z là số lần khởi động tối đa mỗi giờ của động cơ.
• Dung tích bình (V): V ≈ Vx × (P_dừng + 1) ÷ (P_dừng − P_{khởi động}).

Cài đặt áp nạp khí cho bình tích áp

Áp nạp khí của bình nên thấp hơn áp khởi động bơm khoảng 0,2–0,3 bar, đo khi bình đã xả hết nước. Nạp sai áp là nguyên nhân phổ biến nhất khiến bình tích áp "có mà như không".

• Áp nạp quá thấp: bình nhận nhiều nước nhưng xả ra ít ở vùng áp làm việc, bơm vẫn bật tắt liên tục, màng bị kéo giãn quá mức.
• Áp nạp quá cao: bình gần như không nhận nước, mất tác dụng tích áp.
• Kiểm tra định kỳ: nên kiểm tra áp nạp 6 tháng một lần. Khí thẩm thấu dần qua màng nên áp nạp giảm theo thời gian.

Lỗi thường gặp khi lắp bình tích áp

Bình tích áp là thiết bị đơn giản nên hay bị lắp đặt qua loa. Các lỗi dưới đây thường gặp khi kiểm tra trạm tăng áp và trạm bơm bù áp.

• Chọn áp lực bình thấp hơn áp lớn nhất của hệ: áp lớn nhất gồm áp dừng bơm cộng áp tĩnh; với hệ chữa cháy còn phải xét áp đóng van của bơm chính. Hệ vượt 10 bar phải dùng bản 16 bar.
• Lắp bình xa bơm và công tắc áp lực: tổn thất trên đoạn ống làm công tắc áp đọc sai, bơm bật tắt nhanh. Nên lắp bình gần ống góp đầu đẩy, cùng vị trí với công tắc áp.
• Không có van cách ly và van xả: khi cần kiểm tra áp nạp hay thay màng phải xả cả hệ. Nên lắp van chặn và van xả đáy cho từng bình.
• Lắp bình ở nơi nắng nóng hoặc có nguy cơ đóng băng: nhiệt độ ngoài dải −10 °C đến +99 °C làm màng nhanh lão hóa hoặc nứt.

Bình tích áp trong hệ bơm bù áp PCCC

Trong hệ chữa cháy, bình tích áp thường lắp cùng bơm bù áp để giữ áp lực đường ống ổn định khi có rò rỉ nhỏ, giúp bơm bù áp không chạy quá dày. Bình không thay thế bơm bù áp, chỉ giúp bơm bù áp làm việc êm hơn. Khi chọn bình cho hệ PCCC, cần tính áp lực bình theo áp lớn nhất có thể xảy ra trong đường ống, thường là áp khi bơm chính chạy ở điểm đóng van cộng áp tĩnh. Nếu bạn đang chọn thiết bị cho trạm, có thể tham khảo thêm nhóm bơm bù áp đa tầng cánh trục đứng và bài hệ thống bơm PCCC gồm những gì.

Mua bình tích áp tại Parolli

Parolli cung cấp bình tích áp PRL dung tích 50–500 lít, áp lực 10 hoặc 16 bar, màng khí cầu gắn mặt bích, có chân đế đứng. Chúng tôi hỗ trợ tính dung tích, chọn áp lực bình và cài đặt áp nạp theo thông số bơm thực tế. Gửi lưu lượng bơm, áp khởi động và áp dừng mong muốn để kỹ sư Parolli tính dung tích và báo giá bình tích áp phù hợp. Liên hệ: [THÔNG TIN LIÊN HỆ].

Câu hỏi thường gặp

Bình tích áp 10 bar và 16 bar khác nhau thế nào?

Khác nhau ở áp lực làm việc tối đa mà thân bình và màng chịu được. Chọn theo áp lớn nhất của hệ: nếu áp dừng bơm cộng áp tĩnh vượt 10 bar, bắt buộc dùng bản 16 bar.

Có thể ghép nhiều bình tích áp nhỏ thay cho một bình lớn không?

Được. Hai hay nhiều bình lắp song song có tổng dung tích tương đương một bình lớn, thuận tiện khi phòng bơm thấp hoặc cửa hẹp. Mỗi bình nên có van cách ly riêng để bảo trì.

Bao lâu cần kiểm tra áp nạp khí của bình tích áp?

Nên kiểm tra khoảng 6 tháng một lần, khi bình đã xả hết nước. Nếu áp nạp giảm nhanh hoặc van nạp khí ra nước, có thể màng đã thủng và cần thay.

Bình tích áp có thay được bơm bù áp trong hệ PCCC không?

Không. Bình chỉ bù được lượng rò rỉ nhỏ trong thời gian ngắn. Bơm bù áp vẫn cần để duy trì áp lực lâu dài; bình giúp bơm bù áp chạy thưa hơn và bền hơn.
