Máy bơm chữa cháy

Các loại máy bơm chữa cháy tại Parolli

Parolli cung cấp máy bơm chữa cháy ly tâm chạy điện và chạy dầu diesel, từ bơm bù áp vài kW đến bơm tuabin trục đứng hàng trăm kW, cùng các cụm bơm PCCC lắp sẵn trên bệ. Mỗi loại bơm hợp với một kiểu nguồn nước và quy mô công trình khác nhau.

Loại bơm	Dòng Parolli	Phù hợp cho

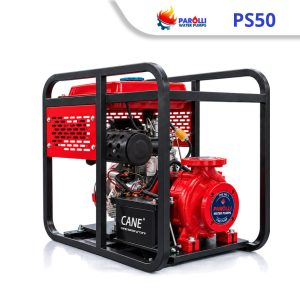

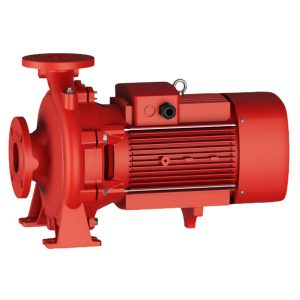

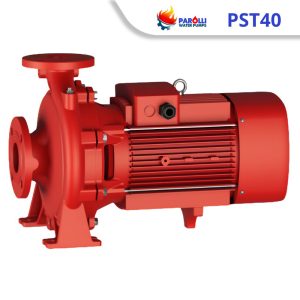

Trục ngang đầu hút cuối	PS, PST	Bơm chính cho nhà xưởng, tòa nhà, kho bãi; hút từ bể nổi hoặc bể ngầm nông
Hai cửa hút (split case)	PLA	Công trình cần lưu lượng lớn, muốn bơm chạy êm và dễ bảo trì
Tuabin trục đứng	PTB	Nguồn nước thấp hơn sàn đặt bơm: bể ngầm sâu, giếng, hồ

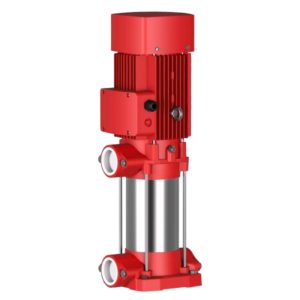

Đa tầng cánh trục đứng (bù áp)	U-series	Duy trì áp lực đường ống, bù lượng rò rỉ nhỏ

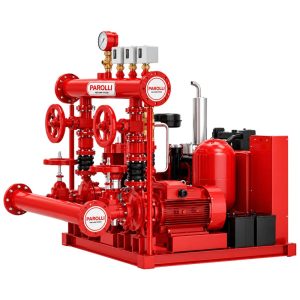

Cụm bơm PCCC tích hợp	PDJ, PEDJ	Trạm bơm lắp sẵn bơm chính, dự phòng, bù áp và tủ điều khiển
Bơm xách tay, di động		Lực lượng PCCC cơ sở, công trường, khu chưa có trạm bơm cố định

Cấu hình trạm máy bơm chữa cháy: chính, dự phòng, bù áp

Một trạm bơm chữa cháy cơ bản gồm ba nhóm bơm: bơm chính cấp đủ lưu lượng và cột áp thiết kế, bơm dự phòng có năng lực tương đương để thay thế khi bơm chính hỏng hoặc mất điện, và bơm bù áp giữ áp lực đường ống để hệ không khởi động bơm chính vì rò rỉ nhỏ. Thứ tự khởi động được đặt bằng các ngưỡng áp lực trên tủ điều khiển. Khi áp lực đường ống giảm nhẹ, bơm bù áp chạy trước. Khi áp tiếp tục giảm do có họng nước hoặc đầu phun mở, bơm chính khởi động. Nếu bơm chính không lên áp, bơm dự phòng tự khởi động ở ngưỡng thấp hơn.

Điều kiện công trình	Bơm chính	Bơm dự phòng	Ghi chú
Điện lưới ổn định, có máy phát dự phòng	Điện	Điện	Nguồn cấp cho bơm phải lấy trước aptomat tổng
Điện lưới không ổn định, không có máy phát	Điện	Diesel	Cấu hình phổ biến nhất tại khu công nghiệp
Khu vực chưa có điện lưới	Diesel	Diesel	Cần bể dầu, ắc quy đề kép, thông gió phòng bơm
Nguồn nước thấp hơn sàn đặt bơm nhiều mét	Tuabin trục đứng	Tuabin (điện hoặc diesel)	Tránh phải mồi nước và thiếu áp hút

Với công trình muốn rút ngắn thời gian lắp đặt, cụm bơm PCCC chạy điện và diesel PEDJ đã lắp sẵn bơm điện, bơm diesel, bơm bù áp và tủ điều khiển trên cùng một bệ.

Kiểm tra đường đặc tính máy bơm chữa cháy theo NFPA 20

Theo tiêu chuẩn NFPA 20, bơm chữa cháy ly tâm phải đạt hai điều kiện: tại 150% lưu lượng định mức, cột áp không thấp hơn 65% cột áp định mức; và cột áp khi đóng van xả (churn) không vượt quá 140% cột áp định mức. Ví dụ, một máy bơm chữa cháy có điểm định mức 144 m³/h, cột áp 70 m:

• Tại 216 m³/h (150% lưu lượng), cột áp phải đạt ít nhất 70 × 0,65 = 45,5 m.
• Khi đóng van xả, cột áp không được vượt 70 × 1,4 = 98 m.
• Cột áp đóng van cộng áp đầu hút phải thấp hơn áp làm việc của ống và van. Ví dụ 98 m cộng 5 m áp hút là khoảng 10,1 bar, vẫn dưới mức PN16 của đường ống.

Hãy yêu cầu nhà cung cấp gửi đường đặc tính của đúng model và cỡ cánh chào giá, rồi kiểm tra ba điểm trên trước khi chốt. Bơm có đường đặc tính quá dốc thường không đạt điểm 150%, còn bơm có đường đặc tính quá phẳng dễ làm áp đóng van vượt giới hạn.

Lỗi thường gặp khi mua máy bơm chữa cháy

Phần lớn sự cố tại trạm bơm chữa cháy không đến từ chất lượng bơm mà đến từ khâu chọn và cài đặt. Dưới đây là những lỗi Parolli hay gặp khi làm việc với nhà thầu và chủ đầu tư.

• Chọn bơm dư cột áp "cho chắc": áp đóng van tăng theo, có thể vượt áp làm việc của đường ống, van và đầu phun, phải lắp thêm van giảm áp.
• Chỉ so công suất motor khi so giá: hai bơm cùng kW có thể cho điểm làm việc rất khác nhau. Luôn so trên đường đặc tính tại lưu lượng và cột áp thiết kế.
• Chọn bơm bù áp quá lớn: bơm bù áp chỉ cần bù rò rỉ, thực tế thường chọn lưu lượng khoảng 1% lưu lượng bơm chính và cột áp cao hơn bơm chính một chút. Bơm quá lớn sẽ đóng ngắt liên tục và che mất tín hiệu rò rỉ thật.
• Cài ngưỡng áp sai thứ tự: ngưỡng khởi động của bơm bù áp, bơm chính và bơm dự phòng phải cách nhau đủ xa. Nếu quá sát, nhiều bơm sẽ chạy cùng lúc hoặc bơm chính chạy không cần thiết.
• Bỏ qua điều kiện hút: ống hút nhỏ, dài, nhiều co hoặc bể đặt quá thấp khiến bơm thiếu áp hút, không đạt lưu lượng khi nghiệm thu.

Thông tin cần gửi để báo giá máy bơm chữa cháy

Để Parolli đề xuất đúng loại bơm và cấu hình trạm, bạn chỉ cần gửi các thông tin dưới đây. Nếu chưa có số liệu tính toán, bản vẽ mặt bằng và sơ đồ hệ thống cũng đủ để kỹ sư tính giúp.

• Loại công trình và hệ thống chữa cháy: họng nước vách tường, sprinkler, drencher, trụ ngoài nhà.
• Lưu lượng (m³/h hoặc l/s) và cột áp (m hoặc bar) yêu cầu tại trạm bơm.
• Nguồn nước: bể nổi, bể ngầm hay giếng; mực nước thấp nhất so với sàn đặt bơm.
• Nguồn điện: điện áp, có máy phát dự phòng hay không; yêu cầu bơm dự phòng điện hay diesel.
• Tiêu chuẩn chủ đầu tư hoặc tư vấn yêu cầu: TCVN, NFPA 20 hay tiêu chuẩn riêng của dự án.
• Mặt bằng phòng bơm và thời điểm cần giao hàng.

Câu hỏi thường gặp

Trạm bơm chữa cháy có bắt buộc phải có bơm dự phòng không?

Có. Hầu hết các tiêu chuẩn thiết kế PCCC đều yêu cầu trạm bơm có bơm dự phòng với năng lực tương đương bơm chính. Bơm dự phòng có thể chạy điện hoặc diesel, tùy độ tin cậy của nguồn điện tại công trình.

Bơm bù áp chọn công suất bao nhiêu là đủ?

Bơm bù áp chỉ cần bù lượng rò rỉ của mạng ống. Trong thực tế, lưu lượng thường chọn khoảng 1% lưu lượng bơm chính, cột áp cao hơn bơm chính một chút. Công suất thường chỉ vài kW, kết hợp với bình tích áp để hạn chế số lần đóng ngắt.

Có dùng máy bơm công nghiệp thay cho máy bơm chữa cháy được không?

Về kết cấu, nhiều dòng bơm ly tâm dùng được cho cả hai mục đích. Tuy nhiên bơm dùng cho PCCC phải được chọn và kiểm tra theo đường đặc tính của tiêu chuẩn chữa cháy, có tủ điều khiển và cấu hình khởi động đúng quy định. Không nên lấy một bơm cấp nước sẵn có để làm bơm chữa cháy.

Bao lâu phải chạy thử máy bơm chữa cháy một lần?

Nên chạy thử định kỳ hằng tuần. Theo NFPA 25, bơm diesel chạy tối thiểu 30 phút mỗi tuần, bơm điện chạy hằng tuần hoặc hằng tháng tùy điều kiện. Lịch cụ thể cần theo quy trình bảo dưỡng của công trình và quy định PCCC hiện hành.
