Hệ thống bơm PCCC là gì?
Hệ thống bơm PCCC là tổ hợp gồm máy bơm, bộ điều khiển, đường ống, van và các thiết bị đi kèm. Nhiệm vụ của nó là cấp nước với lưu lượng và áp suất đủ cho hệ thống chữa cháy khi có sự cố.

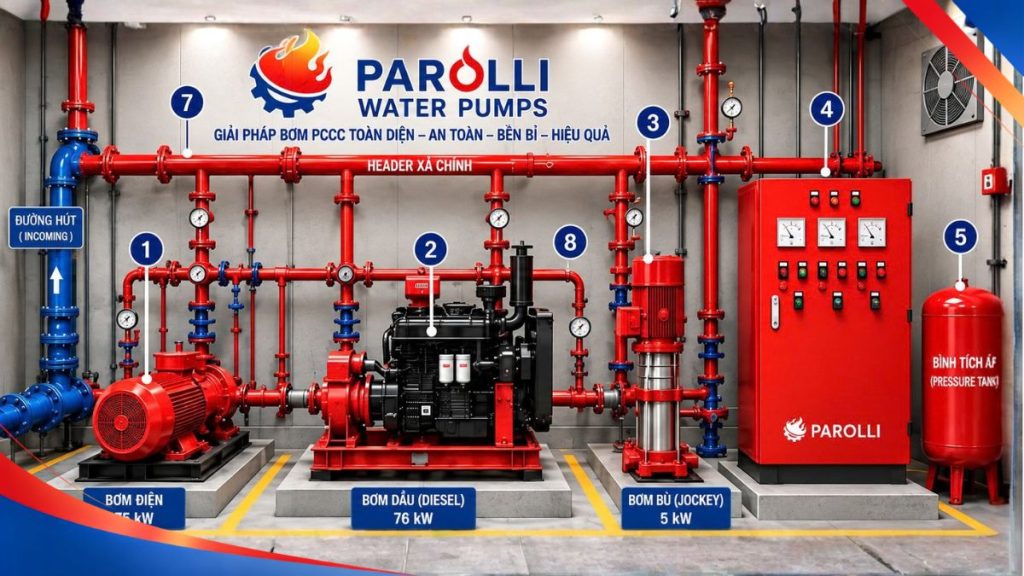

Cấu hình 1 hệ thống bơm phòng cháy hay gặp gồm ba bơm: bơm chữa cháy chính chạy động cơ điện, bơm chữa cháy chạy động cơ Diesel và bơm bù áp Jockey.
Máy bơm chỉ là một mắt xích. Hệ thống chạy tốt khi nguồn nước, máy bơm, bộ điều khiển, đường ống, van, thiết bị giám sát và mạng lưới chữa cháy khớp với nhau.
Các thành phần chính của hệ thống bơm PCCC
Một hệ thống bơm phòng cháy gồm nhiều thành phần. Cấu hình cụ thể của hệ thống thường thay đổi theo quy mô công trình, yêu cầu thiết kế và tiêu chuẩn áp dụng. Dưới đây là các thành phần thường gặp:
Bơm điện chính cấp lưu lượng và áp suất chữa cháy
Bơm điện thường là một trong các nguồn cấp nước chính cho hệ thống chữa cháy. Khi hệ thống cần nước và áp suất tụt xuống ngưỡng khởi động đã cài đặt, bộ điều khiển khởi động bơm theo cấu hình thiết kế.
Đừng đánh giá bơm chỉ qua công suất động cơ. Các thông số cần xem là lưu lượng Q, cột áp H, đường đặc tính bơm, tốc độ quay, hiệu suất và công suất yêu cầu.
Bơm Diesel là nguồn dẫn động độc lập với điện lưới
Bơm Diesel dùng động cơ đốt trong để quay bơm, nên không phụ thuộc trực tiếp vào điện lưới để tạo công suất cơ học.
Một cụm bơm Diesel thường gồm máy bơm, động cơ Diesel, hệ thống nhiên liệu, hệ thống làm mát, ắc quy khởi động, bộ sạc, bộ điều khiển và hệ thống xả. Vì có nhiều bộ phận cơ khí và phụ trợ hơn bơm điện, bơm Diesel cần một quy trình kiểm tra và bảo dưỡng riêng.
Bơm bù áp giữ áp suất cho hệ thống
Bơm Jockey (bơm bù áp) là bơm lưu lượng nhỏ, dùng để giữ áp suất hệ thống lúc bình thường. Khi áp suất tụt nhẹ, Jockey chạy để bù lại mà không cần khởi động bơm chữa cháy chính.
Jockey không được thiết kế để cấp lưu lượng chữa cháy, nên không thay được bơm chính.
Tủ điều khiển trung tâm giám sát và vận hành máy bơm
Tủ điều khiển nhận tín hiệu, ra lệnh chạy/dừng và giám sát trạng thái máy bơm. Tùy cấu hình, bơm điện, bơm Diesel và Jockey có thể dùng tủ điều khiển riêng.
Logic cơ bản:
Nhận tín hiệu → Xác định điều kiện khởi động → Khởi động bơm → Giám sát trạng thái → Hiển thị hoặc cảnh báo
Đường ống hút dẫn nước từ nguồn đến bơm
Ống hút nối nguồn nước với cửa hút của bơm. Bơm không tạo ra nước mà chỉ truyền năng lượng cho nước, vì vậy điều kiện nguồn nước và cách thiết kế ống hút ảnh hưởng trực tiếp đến khả năng vận hành của bơm.
Ống hút phải được thiết kế để giảm tổn thất thủy lực và giữ điều kiện làm việc phù hợp cho bơm.
Header xả đưa nước vào mạng lưới chữa cháy
Nước ra khỏi bơm đã được tăng năng lượng và đi vào đường ống xả. Khi có nhiều bơm, các đường xả có thể nối chung vào một ống góp (header) rồi mới phân phối ra mạng đường ống chữa cháy của công trình.
Van kiểm soát và cô lập dòng nước
Hệ thống dùng nhiều loại van: van cổng, van bướm, van một chiều và các van chuyên dụng khác tùy thiết kế. Van một chiều ngăn nước chảy ngược. Van cô lập dùng để tách riêng từng khu vực hoặc thiết bị khi cần kiểm tra, bảo dưỡng.
Loại van và vị trí lắp đặt do hồ sơ thiết kế và tiêu chuẩn áp dụng quyết định.
Thiết bị đo theo dõi áp suất hệ thống
Đồng hồ áp suất, công tắc áp suất và cảm biến cho biết hệ thống đang ở trạng thái nào. Áp suất là một trong những thông số chính quyết định khi nào Jockey và bơm chữa cháy chạy.
Bình tích áp giúp ổn định áp suất
Ở hệ thống có bình tích áp, bình chứa một lượng nước dưới áp lực nhờ phần khí nén bên trong. Trong ứng dụng phù hợp, bình giúp giảm dao động áp suất và giảm số lần bơm bù áp đóng ngắt không cần thiết.
Bình tích áp không phải nguồn nước chữa cháy chính và không thay được bơm chữa cháy.
Nguyên lý hoạt động của hệ thống bơm PCCC
Ví dụ dưới đây là cấu hình có bơm bù áp (Jockey) và bơm chữa cháy tự khởi động theo tín hiệu giảm áp.
- Trạng thái chờ. Đường ống được giữ ở áp suất cài đặt. Bơm chữa cháy chính không chạy.
- Áp suất tụt nhẹ. Khi áp suất chạm ngưỡng khởi động của bơm bù áp, bơm bù áp chạy để bù một lượng nước nhỏ. Áp suất lên tới ngưỡng dừng thì bơm bù áp dừng.
- Áp suất tiếp tục tụt. Nhu cầu nước vượt quá khả năng bù của bơm bù áp nên áp suất tiếp tục giảm. Khi chạm điểm khởi động của bơm chữa cháy, bộ điều khiển khởi động bơm theo logic của hệ thống.
- Bơm chữa cháy chạy. Bơm cấp lưu lượng và cột áp theo yêu cầu chữa cháy.
Lưu lượng, cột áp và công suất ảnh hưởng thế nào đến máy bơm PCCC?
Lưu lượng (Q) là lượng nước bơm cấp được trong một đơn vị thời gian.
Cột áp (H) là năng lượng bơm truyền cho một đơn vị trọng lượng chất lỏng, thường tính bằng mét cột nước.
Công suất động cơ (kW) là năng lượng cần để quay bơm trong vùng vận hành thiết kế.
Đây là ba đại lượng khác nhau, nên không thể chọn bơm PCCC chỉ theo kW. Một bơm 75 kW chưa chắc tạo áp suất cao hơn một bơm 55 kW. Muốn biết bơm làm được gì, phải xem điểm làm việc Q-H và đường đặc tính của từng bơm.
Các tiêu chuẩn thường được tham chiếu
Tùy công trình và yêu cầu thiết kế, hệ thống bơm PCCC thường tham chiếu các tài liệu sau:
- NFPA 20: lắp đặt bơm chữa cháy cố định.
- NFPA 25: kiểm tra, thử nghiệm và bảo trì hệ thống chữa cháy dùng nước.
- ISO 9906: thử đặc tính thủy lực của máy bơm.
- Các tiêu chuẩn Việt Nam liên quan.
Không phải công trình nào cũng bắt buộc áp dụng tất cả các tiêu chuẩn trên. Áp dụng tiêu chuẩn nào là do hồ sơ thiết kế, quy định pháp luật, yêu cầu dự án và phạm vi áp dụng quyết định.
Vì sao hệ thống bơm PCCC phải đồng bộ?
Một máy bơm thông số tốt vẫn chưa đủ làm nên một hệ thống PCCC chạy hiệu quả. Bơm phải hợp với nguồn nước, đường ống, bộ điều khiển, van, thiết bị đo và mạng lưới chữa cháy của công trình.
Vì vậy, hỏi “máy bơm bao nhiêu kW?” là chưa đủ. Kỹ sư cần xem cùng lúc lưu lượng yêu cầu, cột áp yêu cầu, đường đặc tính bơm, nguồn dẫn động, điều kiện hút, phương án điều khiển và tiêu chuẩn áp dụng. Làm đủ các bước này thì hệ thống mới an toàn, tin cậy và dễ kiểm tra, bảo trì.
Câu hỏi thường gặp về hệ thống bơm PCCC
Hệ thống bơm PCCC có bắt buộc gồm bơm điện, bơm Diesel và bơm Jockey không?
Không. Số lượng và loại bơm phụ thuộc vào thiết kế, nguồn cấp, yêu cầu của công trình và tiêu chuẩn áp dụng.
Bơm bù áp (Jockey) có thay được bơm chữa cháy chính không?
Không. Jockey chỉ giữ áp suất và bù những lần tụt áp nhỏ. Lưu lượng và cột áp chữa cháy theo thiết kế do bơm chữa cháy chính đảm nhận.
Mất điện thì bơm Diesel có tự chạy không?
Không hẳn. Bơm Diesel chạy hay không phụ thuộc vào cấu hình bộ điều khiển, tín hiệu khởi động và thiết kế hệ thống, không đơn giản là “mất điện thì bơm Diesel chạy”.
Có chọn bơm PCCC theo công suất kW được không?
Không. Công suất động cơ chỉ là một trong nhiều thông số. Khi chọn bơm cần xem lưu lượng Q, cột áp H, đường đặc tính bơm và các yêu cầu thiết kế liên quan.
