Cùng gọi là máy bơm ly tâm, nhưng bơm cấp nước, bơm làm mát và bơm chữa cháy khác nhau khá nhiều về cấu tạo, vật liệu, đường đặc tính và điều kiện vận hành. Hiểu cách bơm truyền năng lượng cho chất lỏng giúp xác định đúng lưu lượng, cột áp và kiểu bơm cần dùng cho từng hệ thống.
Máy bơm ly tâm là gì?
Máy bơm ly tâm là loại bơm thủy lực cánh dẫn, dùng bánh công tác quay để chuyển cơ năng của động cơ thành năng lượng của dòng chất lỏng, đẩy chất lỏng từ cửa hút sang cửa xả với lưu lượng và áp suất theo yêu cầu.
Nhóm bơm này phổ biến nhờ ít chi tiết chuyển động, dòng chảy đều và bảo trì đơn giản.
Cấu tạo và nguyên lý hoạt động của máy bơm ly tâm
Máy bơm ly tâm gồm bánh công tác, vỏ bơm, trục, ổ đỡ và bộ phận làm kín. Khi động cơ quay trục, bánh công tác ném chất lỏng ra mép cánh nhờ lực ly tâm, tạo áp suất ở cửa xả và vùng áp thấp ở tâm để hút chất lỏng mới vào, nên dòng chảy liên tục.
Cấu tạo chính của máy bơm ly tâm
- Bánh công tác: quay, truyền năng lượng cho chất lỏng.
- Vỏ bơm: gom chất lỏng và dẫn ra cửa xả.
- Trục và ổ đỡ: truyền chuyển động, giữ bánh công tác quay ổn định.
- Phớt: hạn chế rò rỉ dọc trục.
- Cửa hút và cửa xả: đường vào, đường ra của chất lỏng.
Nguyên lý hoạt động
Trước khi chạy, thân bơm và ống hút phải chứa đầy chất lỏng, thao tác này gọi là mồi bơm. Bánh công tác quay làm chất lỏng văng ra ngoài, qua vỏ bơm rồi vào ống xả với áp suất cao hơn. Đồng thời vùng tâm có áp suất thấp, chất lỏng từ nguồn hút liên tục được đẩy vào thế chỗ.
Đặc điểm vận hành cần nắm
Bơm ly tâm không chạy ở một điểm cố định mà ở giao điểm giữa đường đặc tính của bơm và của hệ thống ống. Vận hành an toàn cần ba điều: chọn đúng điểm làm việc, mồi bơm đầy trước khi chạy và giữ áp suất hút đủ lớn để tránh khí thực.

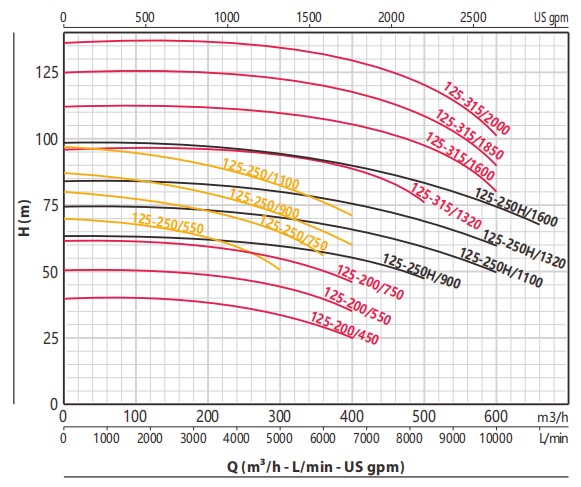

Lưu lượng, cột áp và đường đặc tính
Với một bơm ly tâm, lưu lượng tăng thì cột áp giảm. Nhà sản xuất thể hiện quan hệ này bằng đường đặc tính Q-H; đổi đường ống hoặc đóng mở van đều làm điểm làm việc dịch chuyển. Nếu cần ôn lại khái niệm, xem thêm cách đọc cột áp đúng.
Mồi bơm và khí thực
Bơm chạy khô nhanh hỏng phớt và ổ đỡ, nên đường hút cần ngắn, kín, không lọt khí. Khí thực xảy ra khi áp suất cửa hút quá thấp, chất lỏng sinh bọt hơi rồi vỡ trong bơm, gây ồn, rung và bào mòn cánh. Để tránh, NPSH sẵn có của hệ thống phải lớn hơn NPSH yêu cầu do nhà sản xuất công bố.
Ưu điểm và hạn chế
| Tiêu chí | Ưu điểm | Hạn chế |
|---|---|---|
| Dòng chảy | Liên tục, đều | Lưu lượng đổi theo cột áp hệ thống |
| Vận hành | Bảo trì đơn giản | Phải mồi bơm trước khi chạy |
| Điều kiện hút | Dải lưu lượng rộng | Nhạy với khí thực |
Các dạng máy bơm ly tâm thường gặp
Theo cách bố trí trục và số bánh công tác, máy bơm ly tâm chia thành bốn dạng thường gặp: trục ngang đầu hút cuối, hai cửa hút, đa tầng cánh trục đứng và tuabin trục đứng. Bảng dưới giúp chọn nhanh theo ứng dụng.
| Ứng dụng | Dạng bơm | Lưu ý khi chọn | Danh mục Parolli |
|---|---|---|---|
| Cấp nước, công nghiệp, PCCC thông dụng | Trục ngang đầu hút cuối | Kiểm tra cột áp, NPSH | Trục ngang đầu hút cuối |
| Trạm bơm lưu lượng lớn | Hai cửa hút | Đường hút đủ lớn | Hai cửa hút |
| Duy trì áp suất, cột áp cao | Đa tầng cánh trục đứng | Theo áp suất cài đặt | Bơm bù áp |
| Nguồn nước thấp hơn vị trí động cơ | Tuabin trục đứng | Xác định mực nước thấp nhất | Tuabin trục đứng |
Ứng dụng phổ biến của máy bơm ly tâm
Máy bơm ly tâm được dùng trong ba nhóm chính: cấp nước, công nghiệp và PCCC. Mỗi nhóm đặt ra yêu cầu riêng về lưu lượng, cột áp và độ tin cậy, nên dạng bơm và cách chọn cũng khác nhau.
Máy bơm ly tâm trong cấp nước
Bơm ly tâm cấp nước cho tòa nhà, tăng áp đường ống và tuần hoàn nước, với yêu cầu chung là lưu lượng ổn định, chạy liên tục.
Máy bơm ly tâm trong công nghiệp
Trong nhà máy, bơm cấp nước làm mát, cấp nước sản xuất và phục vụ xử lý nước. Cần xét đặc tính chất lỏng và chế độ chạy của dây chuyền.
Máy bơm ly tâm trong PCCC

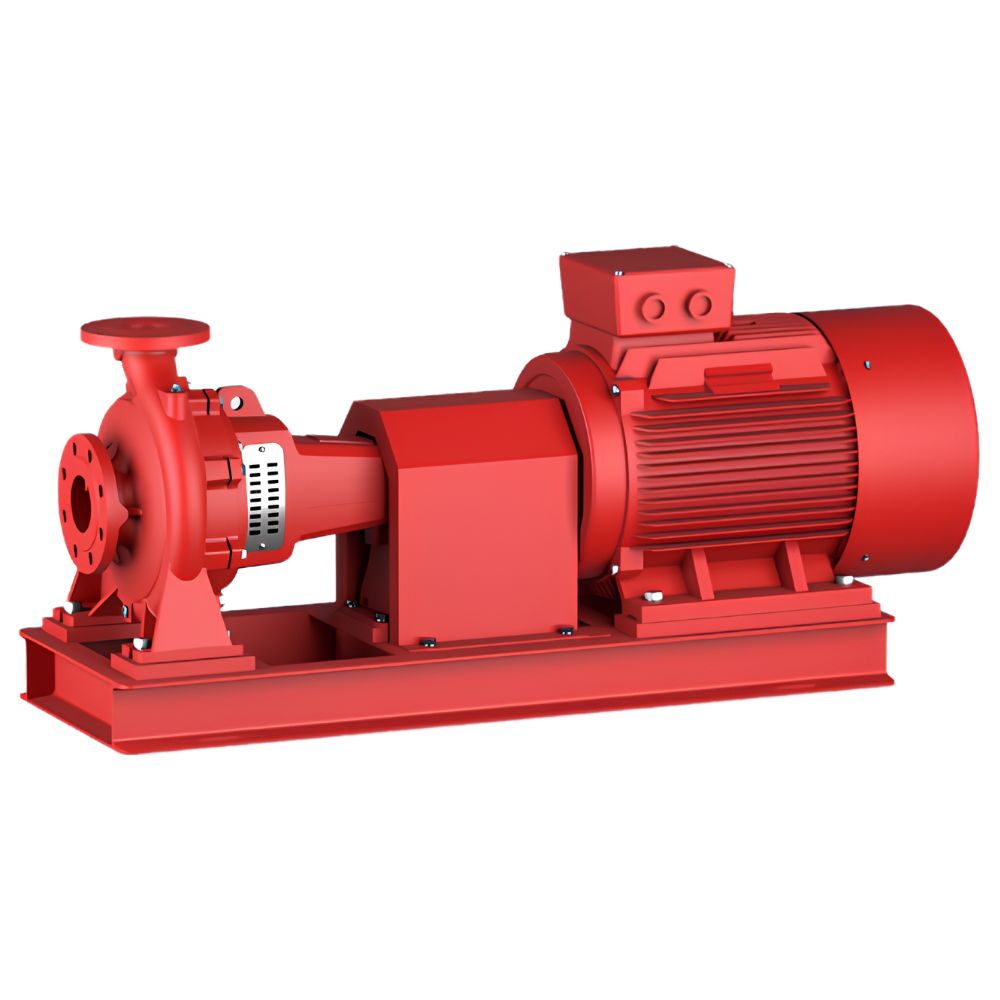

Bơm ly tâm cấp nước với lưu lượng và áp suất cần thiết đến họng nước, vòi chữa cháy và sprinkler. Hệ thống thường gồm bơm chính chạy điện, bơm dự phòng diesel và bơm bù áp. Bạn có thể tham khảo dòng bơm PCCC đầu hút cuối chạy điện của Parolli; cấu hình cả hệ thống nằm trong bài cấu tạo và nguyên lý của cả hệ thống bơm PCCC.
Về tiêu chuẩn, TCVN 3890:2023 quy định trang bị, bố trí phương tiện, hệ thống PCCC cho nhà và công trình. TCVN 7336:2021 áp dụng cho hệ thống chữa cháy tự động bằng nước, bọt. TCVN 12110:2018 dành cho bơm ly tâm chữa cháy khiêng tay dùng động cơ đốt trong.
Chọn máy bơm ly tâm: ví dụ tính và lỗi thường gặp
Chọn bơm bắt đầu từ lưu lượng, cột áp và điều kiện hút, sau đó mới đến công suất động cơ. Ví dụ sau chỉ minh họa cách tính, không phải yêu cầu của tiêu chuẩn PCCC; công trình thật phải theo hồ sơ thiết kế.
Giả sử Q = 120 m³/h (khoảng 0,0333 m³/s), H = 60 m, hiệu suất bơm 70%:
- Công suất thủy lực = 1.000 × 9,81 × 0,0333 × 60 ≈ 19,62 kW.
- Công suất trục = 19,62 / 0,70 ≈ 28,03 kW.
- Nhân hệ số dự phòng 1,15 được khoảng 32,2 kW, chọn động cơ chuẩn 37 kW.
Lỗi hay gặp ngoài hiện trường: chạy khô do chưa mồi bơm, hút lọt khí, khí thực, chọn sai điểm làm việc, đóng van xả quá lâu. Khi chạy thử, hãy kiểm tra (khởi động theo hướng dẫn nhà sản xuất):
- Bơm và ống hút đã mồi đầy.
- Chiều quay động cơ đúng chiều bơm.
- Van hút mở hoàn toàn, đường hút không lọt khí.
- Theo dõi dòng điện, tiếng ồn, độ rung.
Hiểu đúng máy bơm ly tâm giúp bạn chọn dạng bơm theo lưu lượng, cột áp và điều kiện hút, không chỉ nhìn công suất động cơ. Cần chọn bơm cho hệ thống cấp nước, nhà máy hoặc PCCC, hãy liên hệ Parolli để được tư vấn: 0909 958 114.
Câu hỏi thường gặp về máy bơm ly tâm
Máy bơm ly tâm có tự hút được nước không?
Bơm ly tâm thông thường cần được mồi đầy chất lỏng trước khi khởi động. Nếu còn không khí, bơm không tạo đủ độ chênh áp để hút.
Vì sao không nên để van xả đóng lâu khi bơm đang chạy?
Chất lỏng không thoát ra nhưng vẫn bị bánh công tác khuấy liên tục, khiến bơm nóng, rung và có thể hỏng phớt.
Bơm ly tâm khác bơm thể tích ở điểm nào?
Bơm ly tâm tạo dòng chảy liên tục, lưu lượng đổi theo cột áp hệ thống. Bơm thể tích đẩy một thể tích cố định sau mỗi chu kỳ.
Bơm ly tâm trục ngang và trục đứng khác nhau thế nào?
Khác nhau ở cách bố trí trục. Trục ngang dễ lắp và bảo trì; trục đứng tiết kiệm diện tích, dạng tuabin phù hợp khi nguồn nước thấp hơn vị trí động cơ.
